Accueil › Composez votre flexible hydraulique

Composez votre flexible hydraulique


Nous sertissons à la demande jusqu’à 3 ‘’ vos flexibles hydrauliques dans notre atelier dans des délais très rapides.

  • Stock important de modèles de tuyaux et d’embouts
  • Réalisation de flexibles spéciaux sur commandes

Nous vous conseillons de remplir cette fiche d’aide sur un maximum de renseignements, afin d’éviter toute erreur de dimensionnement et de mieux vous servir.

1. Choisissez les dimensions de votre flexible

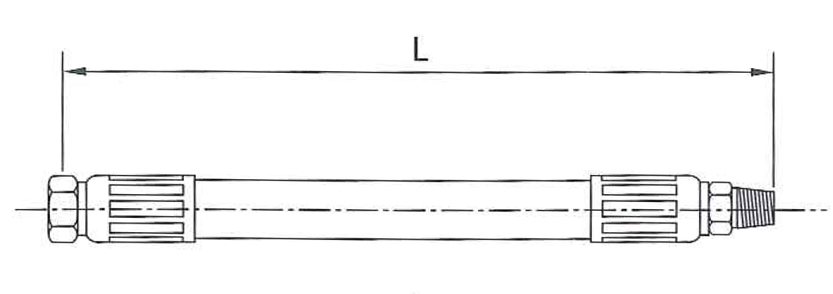

Pour les embouts droits, mesurez la longueur totale du flexible, longueur hors tout

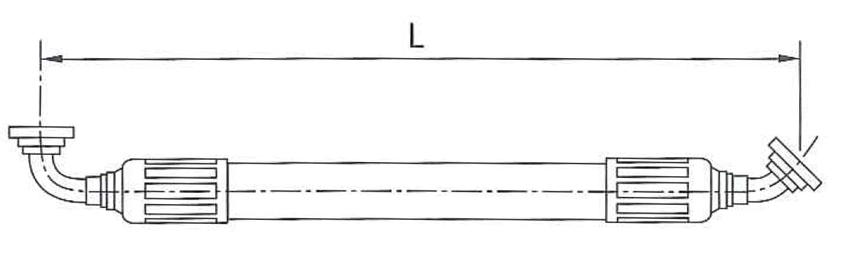

Pour les embouts coudés, mesurez la longueur de l'axe du plan de joint de l'embout.

2. Choisissez votre type de flexible / Choisissez vos embouts : N°1 et N°2


Choisissez votre modèle d'embouts (Embout N°1 et embout N°2)

BSP

BSP Schéma Fiche technique Description Embout 1 Embout 2
92 Fiche technique Femelle tournant BSP BS5200-A – DKR
B1 Fiche technique Femelle tournant BSP coude 45°BS 5200-D – DKR 45°
B2 Fiche technique Femelle tournant BSP coude 90° BS 5200-B – DKR 90°
D9 Fiche technique Mâle gaz cylindrique BSP BS5200 – AGR

DIN-metrique

DIN-metrique Schéma Fiche technique Description Embout 1 Embout 2
1C Fiche technique Femelle tournant métrique – série lourde avec joint torique coude 90° ISO 12151-2-SWE-S – DKOS 90°
C9 Fiche technique Femelle tournant métrique – série lourde avec joint torique ISO 12151-2-SWS-S – DKOS
D2 Fiche technique Mâle fixe métrique – série lourde ISO 12151-2-S-S – CES
OC Fiche technique Femelle tournant métrique – série lourde avec joint torique coude 45° ISO 12151-2 – SWE 45°-S – DKOS 45°

Choisissez votre modèle d'embouts (Embout N°1 et embout N°2)

BSP

BSP Schéma Fiche technique Description Embout 1 Embout 2
91 Fiche technique Mâle gaz conique BSP, BS5200 – AGR-K
92 Fiche technique Femelle tournant BSP BS5200-A – DKR
B1 Fiche technique Femelle tournant BSP coude 45°BS 5200-D – DKR 45°
B2 Fiche technique Femelle tournant BSP coude 90° BS 5200-B – DKR 90°
D9 Fiche technique Mâle gaz cylindrique BSP BS5200 – AGR

DIN-metrique

DIN-metrique Schéma Fiche technique Description Embout 1 Embout 2
1C Fiche technique Femelle tournant métrique – série lourde avec joint torique coude 90° ISO 12151-2-SWE-S – DKOS 90°
49 Fiche technique Banjo DIN 7642
C9 Fiche technique Femelle tournant métrique – série lourde avec joint torique ISO 12151-2-SWS-S – DKOS
CA Fiche technique Femelle tournant métrique – série légère avec joint torique ISO 12151-2-SWS-L – DKOL
CE Fiche technique Femelle tournant métrique – série légère avec joint torique coude 45°ISO 12151-2-SWE 45°-L – DKOL 45
CF Fiche technique Femelle tournant métrique – série légère avec joint torique coude 90° ISO 12151-2-SWE-L – DKOL 90°
D0 Fiche technique Mâle fixe métrique – série légère ISO 12151-2-S-L – CEL
D2 Fiche technique Mâle fixe métrique – série lourde ISO 12151-2-S-S – CES
OC Fiche technique Femelle tournant métrique – série lourde avec joint torique coude 45° ISO 12151-2 – SWE 45°-S – DKOS 45°

JIS

JIS Schéma Fiche technique Description Embout 1 Embout 2
FU Fiche technique FU.pdf

ORFS

ORFS Schéma Fiche technique Description Embout 1 Embout 2
J5 Fiche technique Femelle tournant ORFS coude 90° – moyen ISO 12151-1 – SWEM – ORFS 90° M
J7 Fiche technique Femelle tournant ORFS coude 45° ISO 12151-1 – SWE 45° SAE J516 – ORFS 45°
JM Fiche technique Mâle ORFS ISO 12151-1-S – SAE J516
JS Fiche technique Femelle tournant ORFS ISO 12151-1-SWSB SAE J516 – ORFS

SAE

SAE Schéma Fiche technique Description Embout 1 Embout 2
03 Fiche technique Mâle JIC 37° ISO12151-5-S – AG
06 Fiche technique Femelle tournant JIC 37° / JIC 37° et SAE 45°ISO12151-5-SWS – DKJ
08 Fiche technique Femelle tournant SAE 45° SAE J516
3V Fiche technique Femelle tournant JIC 37° / JIC 37° et SAE 45°coude 45° ISO 12151-5-SWE 45° – DKJ 45°
3W Fiche technique Femelle tournant JIC 37° / JIC 37° et SAE 45°coude 90° ISO 12151-5-SWES – DKJ 90°

SERIE-FRANCAISE

SERIE-FRANCAISE Schéma Fiche technique Description Embout 1 Embout 2
F2 Fiche technique Femelle tournant gaz coude 90°
F4 Fiche technique Femelle tournant gaz
FG Fiche technique Mâle fixe cône 24° série gaz

Choisissez votre modèle d'embouts (Embout N°1 et embout N°2)

BSP

DIN

JIC

ORFS


Choisissez votre modèle d'embouts (Embout N°1 et embout N°2)

Autres

Autres Schéma Fiche technique Description Embout 1 Embout 2
5C Fiche technique Femelle tournant métrique-cône 60°
6C Fiche technique Femelle tournant métrique-cône 60° coude 45°
7C Fiche technique Femelle tournant métrique-cône 60° coude 90°
82 Fiche technique Union double PushLOK
AF Fiche technique Mâle gaz cylindrique BSP-avec joint torique
FF Fiche technique Femelle tournant Metru-LOK

BSP

BSP Schéma Fiche technique Description Embout 1 Embout 2
34 Fiche technique Lisse pouce (Laiton)
91 Fiche technique Mâle gaz conique BSP, BS5200 – AGR-K
92 Fiche technique Femelle tournant BSP BS5200-A – DKR
B1 Fiche technique Femelle tournant BSP coude 45°BS 5200-D – DKR 45°
B2 Fiche technique Femelle tournant BSP coude 90° BS 5200-B – DKR 90°
D9 Fiche technique Mâle gaz cylindrique BSP BS5200 – AGR

DIN-metrique

DIN-metrique Schéma Fiche technique Description Embout 1 Embout 2
49 Fiche technique Banjo DIN 7642
9B Fiche technique Femelle tournant métrique – série légère coude 45° - série compacte
9C Fiche technique Femelle tournant métrique – série légère coude 90° - série compacte
C3 Fiche technique Femelle tournant métrique – série légère DKL
C4 Fiche technique Femelle tournant métrique – série légère coude 45° DKL 45 °
C5 Fiche technique Femelle tournant métrique – série légère coude 90° DKL 90 °
CA Fiche technique Femelle tournant métrique – série légère avec joint torique ISO 12151-2-SWS-L – DKOL
CE Fiche technique Femelle tournant métrique – série légère avec joint torique coude 45°ISO 12151-2-SWE 45°-L – DKOL 45°
CF Fiche technique Femelle tournant métrique – série légère avec joint torique coude 90° ISO 12151-2-SWE-L – DKOL 90°
DO Fiche technique Mâle fixe métrique – série légère ISO 12151-2-S-L – CEL

ORFS

ORFS Schéma Fiche technique Description Embout 1 Embout 2
JC Fiche technique Femelle tournant ORFS ISO 12151-1-SWSA SAE J516-ORFS

SAE

SAE Schéma Fiche technique Description Embout 1 Embout 2
01 Fiche technique Mâle NPTF SAE J476A/J516-AGN
02 Fiche technique Femelle fixe NPTF SAE J476A/J516
03 Fiche technique Mâle JIC 37°, ISO12151-5-S – AGJ
06 Fiche technique Femelle tournant JIC 37° / JIC 37° et SAE 45°ISO12151-5-SWS – DKJ
08 Fiche technique Femelle tournant SAE 45° SAE J516
3V Fiche technique Femelle tournant JIC 37° / JIC 37° et SAE 45°coude 45° ISO 12151-5-SWE 45° – DKJ 45°
3W Fiche technique Femelle tournant JIC 37° / JIC 37° et SAE 45°coude 90° ISO 12151-5-SWES – DKJ 90°

Choisissez votre modèle d'embouts (Embout N°1 et embout N°2)

BSP

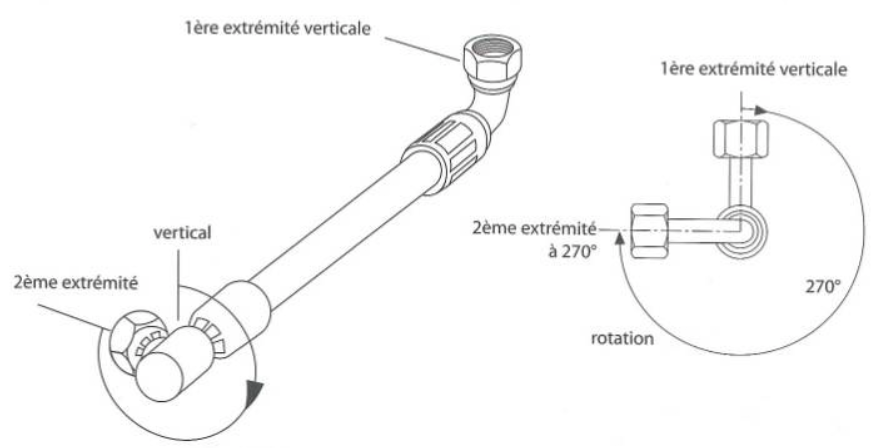

Orientation des connecteurs :

Si vous choisissez 2 embouts orientables, il faut préciser l’orientation souhaitée pour éviter de tordre le flexible lors de son utilisation. Mesurez l’orientation depuis l’axe de l’embout N°1 (dans le sens des aiguilles d’une montre) en position verticale , en regardant le flexible à partir de l’autre embout.

3. Mes informations

4. Message

5. Téléchargez votre image (si necessaire, téléchargez votre image)




×
