Les raccords CPI sont utilisés pour connecter des circuits de régulation de température dans lesquels transitent de l’eau froide ou de l’eau chaude.
Grâce à leur fonctionnement simplifié, les raccords sont parfaitement maniables d’une seule main. Ils sont aussi équipés d’un système de verrouillage efficace qui offre une meilleure étanchéité.
La conception en passage libre élimine tout risque d’entartrage !
Il existe deux diamètres -> 8mm et 12mm à passage intégral ainsi que deux sortes de coudes sur cette gamme de coupleurs (90° et 135°). Ils permettent un débit maximal et un encombrement extérieur faible. Les prises et fiches peuvent supporter une température maximum en continu (C°) de 90° (voir les détails techniques sur les fiches web de chaque produit).
Les prises s’encastrent dans les moules et facilitent ainsi le stockage. Les prises droites pré-téflonnées assurent une propreté immédiate.
TECIP vous propose également des bagues de couleur rouge ou bleue pour vous permettre de distinguer les circulations de l’eau chaude et de l’eau froide -> cliquez ici.
Nous proposons aussi des prises rallonges de fabrication monobloc solides et rigides. Elles peuvent être lisses ou filetées.

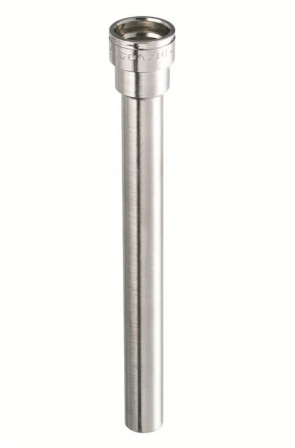

Les prises rallonges lisses existent en 3 longueurs : 34 à 100mm – 100 à 150mm – 150 à 200mm.

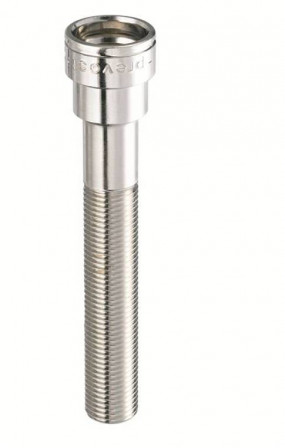

Les prises rallonges filetées sont disponibles en filetage G 1/8 et G ¼ et en différentes longueurs en fonction de vos besoins : 50, 100, 150 et 200 mm.
Les fiches doivent être positionnées du côté alimentation des presses à injecter. Elles existent en filetage femelle et pour flexibles traditionnels ou auto-serreur.
La bague de verrouillage moletée facilite la prise en main de la pièce lors de sa déconnexion et le joint se remplace rapidement.
|
|
CPI08 |
CPI12 |
|
Matière coupleur |
Laiton nickelé |
Laiton nickelé |
|
Type de joint |
Nitrile (NBR) |
Nitrile (NBR) |
|
Ressort et billes |
Inox 18/8 |
Inox 18/8 |
|
Nombre de billes de verrouillage |
6 |
6 |
|
Diamètre de passage (mm) |
8mm |
12mm |
|
Pression max. d’utilisation (bar) |
10 |
10 |
|
Températures d’utilisation (°C) |
-15° à +90° |
-15° à +90° |
Les raccords rapides pour moules se déclient en :
• Prises et fiches droites
• Prises et fiches à 90° et 135°
• Prises filetées mâles avec ou sans pré-téflonnage
• Prises rallonges monobloc lisses : 34 à 100 mm, 100 à 150 m, 150 à 200 mm
• Prises rallonges monoboc filetées : G 1/8 et G 1/4, longueurs 50, 100, 150 et 200 mm.
• Fiches pour flexibles traditionnels ou auto-serreur
• Fiches filetées femelles
